Nguồn gốc: | Jingsu Trung Quốc |
---|---|
Hàng hiệu: | AIPREL |
Chứng nhận: | CE,CCS,DNV,ISO |
Số mô hình: | Bộ trao đổi nhiệt kiểu ngưng tụ dạng tấm |
Số lượng đặt hàng tối thiểu: | 1 |
Giá bán: | Negotiable |
chi tiết đóng gói: | thùng carton tiêu chuẩn |
Thời gian giao hàng: | 1-2 tuần |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | 100 bộ mỗi tháng |
Điều kiện: | Mới | Sự bảo đảm: | 12 tháng |
---|---|---|---|
Áp suất làm việc tối đa: | 3.0Mpa | Ứng dụng: | Bộ phận làm lạnh, dược phẩm, Truyền nhiệt, Điện, HVAC |
Vật liệu tấm: | Hastelloy, C276, Niken titan, 904L, 254SMO, ss304, ss316 | ||
Điểm nổi bật: | thiết bị ngưng tụ trao đổi nhiệt dạng tấm,thiết bị trao đổi nhiệt dạng tấm |

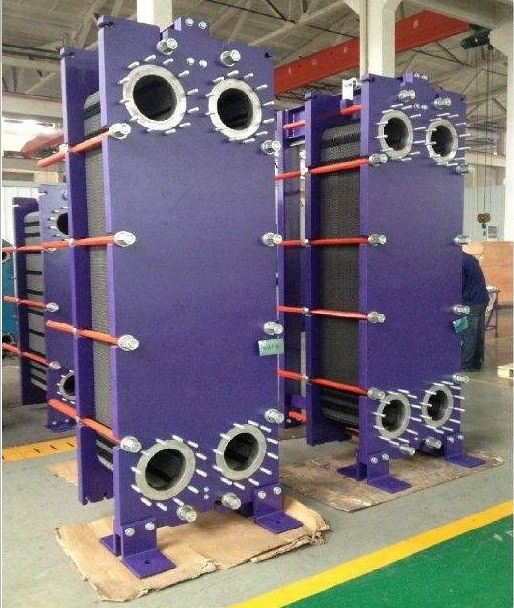

Bộ trao đổi nhiệt kiểu ngưng tụ dạng tấm với miếng đệm cho ngành công nghiệp hiệu quả cao
Đặc tính
1. Hệ số truyền nhiệt cao
5. Nó có thể chứa tất cả các loại sản phẩm để ngăn chặn sự tắc nghẽn
6. Không có điểm tiếp xúc kim loại giữa các tấm, tuyệt đối tránh xảy ra góc chết
7. Độ dày của tấm 0,4mm-1,0mm có lợi cho việc tăng cường độ cứng của tấm
8. Giảm thiểu tỷ lệ bám bẩn, biển số và chi phí.
Tấm Condeer là một loại thiết bị trao đổi nhiệt dạng tấm.
Máy làm mát dạng tấm được cấu tạo chủ yếu gồm hai phần: khung và tấm.Các tấm làm bằng vật liệu khác nhau được ép thành các nếp gấp có nhiều hình dạng khác nhau bằng các loại dụng cụ mài mòn khác nhau, và các lỗ góc được tạo ra ở bốn góc của tấm cho đường dẫn dòng chảy của môi chất, các tấm ngoại vi và lỗ góc được bịt kín bởi một miếng đệm cao su.Khung được cấu tạo bởi một tấm ép cố định, một tấm ép di động, các thanh dẫn hướng trên và dưới và các bu lông kẹp.Bộ làm mát tấm được sử dụng để gắn tấm theo cách chồng lên nhau ở một áp suất cố định.Tấm chặt, tấm ép di động ở giữa, sau đó được kẹp chặt bằng bu lông kẹp.Một kênh hình chữ nhật mỏng được hình thành giữa các tấm khác nhau và quá trình trao đổi nhiệt được thực hiện qua các nửa tấm.So với bộ làm mát dạng vỏ và ống thông thường, hệ số truyền nhiệt cao hơn nhiều trong cùng một lực cản dòng chảy và công suất tiêu thụ của máy bơm, và có xu hướng thay thế bộ làm mát dạng ống trong phạm vi áp dụng.
Nguyên lý thiết kế
Bình ngưng dạng tấm là thiết bị ngưng tụ được phát triển để ngưng tụ hơi nước dựa trên hệ thống bay hơi hoặc chưng cất trong điều kiện chân không.Bộ ngưng tụ dạng tấm dựa trên kỹ thuật bán hàn bao gồm gói tấm đặc biệt và các miếng đệm.Môi chất làm mát được làm nóng trong rãnh có miếng đệm và hơi nước ngưng tụ trong rãnh hàn.Hơi nước có một đầu vào lớn và một đầu ra ngưng tụ nhỏ.
Các ứng dụng được đề xuất
Thiết bị ngưng tụ dạng tấm chủ yếu được sử dụng cùng với thiết bị bay hơi dạng tấm làm ngưng tụ hơi nước trong hệ thống bay hơi hoặc chưng cất.Ví dụ, sự ngưng tụ hơi nước trong hệ thống bay hơi 3 tác dụng của xi-rô, sự ngưng tụ hơi nước trong hệ thống bay hơi 3 tác dụng của nước trái cây, và sự ngưng tụ hơi nước trong hệ thống bay hơi đa tác dụng về nồng độ etanol trong ngành công nghiệp sản xuất etanol, và những thứ tương tự.Dàn ngưng dạng tấm được sử dụng ngày càng nhiều trong các dịp ngưng tụ do hiệu quả trao đổi nhiệt cao, chi phí đầu vào thấp và vận hành bảo dưỡng thuận tiện.
Kiểu | Bộ ngưng tụ dạng tấm |
Vật liệu tấm | Ti / SS316 / SS303 hoặc OEM |
Vật liệu đệm | NBR / EPDM |
Nhãn hiệu | GOJE |
Ứng dụng | Quy trình công nghiệp |
Ưu điểm của thiết bị ngưng tụ dạng tấm là gì?
1. Hiệu quả cao và tiết kiệm năng lượng: Cao gấp 3 đến 5 lần so với hiệu suất nhiệt của thiết bị trao đổi nhiệt dạng vỏ và ống.
2, cấu trúc nhỏ gọn: tấm trao đổi nhiệt dạng tấm được bố trí chặt chẽ, so với các loại thiết bị trao đổi nhiệt khác, tấm trao đổi nhiệt có diện tích sàn và không gian ít hơn.
3. Dễ dàng vệ sinh và tháo lắp: Bộ trao đổi nhiệt dạng tấm kẹp tấm kẹp bằng bu lông kẹp nên rất thuận tiện trong việc tháo lắp và lắp ráp.
4, tuổi thọ lâu dài: tấm trao đổi nhiệt được làm bằng thép không gỉ hoặc tấm hợp kim titan, có thể chống lại nhiều loại phương tiện ăn mòn, miếng đệm cao su có thể được thay thế theo ý muốn, và có thể dễ dàng lắp đặt, tháo rời và sửa chữa.
5. Khả năng thích ứng: Tấm trao đổi nhiệt dạng tấm là một bộ phận độc lập, có thể tăng giảm tùy theo yêu cầu, có nhiều dạng khác nhau;nó có thể được áp dụng cho các yêu cầu khác nhau của các quy trình khác nhau.
