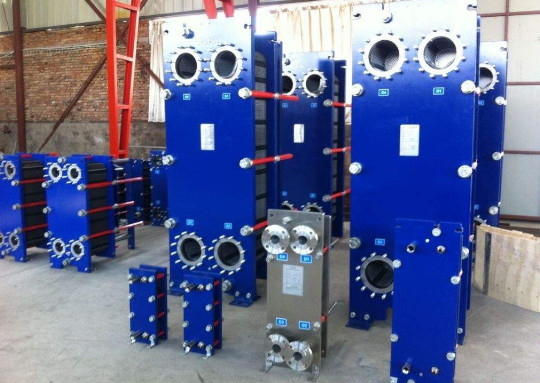

Thiết bị trao đổi nhiệt dạng tấm hàn áp suất cao Tiết kiệm năng lượng Dễ dàng làm sạch

Bộ trao đổi nhiệt dạng tấm hàn đa hiệu ứng

Bộ trao đổi nhiệt bao gồm một gói các tấm kim loại gấp nếp với các lỗ để lưu thông giữa hai chất lỏng mà giữa đó sẽ diễn ra quá trình truyền nhiệt.Gói tấm được lắp ráp giữa tấm khung cố định và tấm áp suất di động và được nén bằng cách siết chặt bu lông.Các tấm được gắn với một miếng đệm bịt ​​kín kênh nội suy và hướng chất lỏng vào các kênh thay thế.Số lượng tấm được xác định bởi tốc độ dòng chảy, đặc tính vật lý của chất lỏng, giảm áp suất và chương trình nhiệt độ.Tấm khung và tấm chịu áp lực được treo trên một thanh đỡ phía trên và được định vị bởi một thanh dẫn hướng phía dưới, cả hai đều được cố định vào một cột đỡ.Các kết nối được đặt trong tấm khung, nếu một trong hai hoặc cả hai chất lỏng tạo ra nhiều hơn một lần đi qua bên trong thiết bị, trong khung và các tấm áp suất.

Cấu trúc của Bán hàn Bộ trao đổi nhiệt dạng tấm:

Sản phẩm này được thiết kế đặc biệt cho ngành công nghiệp làm lạnh, bộ trao đổi nhiệt dạng tấm bán hàn (thiết bị bay hơi amoniac), kênh hàn đi bộ amoniac, chất làm mát (dung dịch clorua canxi, glycol, v.v.) lấy kênh gioăng, cấu trúc này không chỉ đảm bảo kênh bên của amoniac niêm phong đáng tin cậy, và cả hai ưu điểm đều có thể tháo rời.Một cách khác cũng áp dụng cho nhiệt thay đổi pha hơi - lỏng và có chất lỏng - lỏng không có sự thay đổi pha và các yêu cầu bảo mật của các ứng dụng nhiệt cao.

Bộ trao đổi nhiệt bán hàn laser được sử dụng trong trường hợp không thể sử dụng miếng đệm trong tình huống đặc biệt ban đầu hoặc yêu cầu an toàn tương đối cao.
Hàn laser được sử dụng trên một mặt của vật liệu đặc biệt, đòi hỏi độ sạch cao.Mặt còn lại ở dạng miếng đệm.Hiệu suất của bộ trao đổi nhiệt được hàn một nửa hoàn toàn phù hợp với hiệu suất của bộ trao đổi nhiệt dạng tấm ngoại trừ vị trí của miếng đệm ở một bên được hàn bằng laser.

Lựa chọn thiết kế bộ trao đổi nhiệt dạng tấm:

(1) Các thông số vật lý của môi trường lạnh và nóng, chẳng hạn như pH, hàm lượng clorua, độ nhớt, tỷ trọng, độ dẫn nhiệt, nhiệt riêng, v.v.
(2) Nhiệt độ đầu vào và đầu ra của phương tiện lạnh và nóng.
(3) Dòng môi chất lạnh hoặc nóng hoặc dòng của một trong số chúng.
(4) Yêu cầu tổn thất môi chất lạnh và nóng.
(5) Các đặc điểm bên trong của bộ trao đổi nhiệt dạng tấm, chẳng hạn như vật liệu tấm, vật liệu gioăng làm kín, v.v.

Ưu điểm

- Bao gồm tất cả các ưu điểm của tấm có thể tháo rời

- Kênh vật liệu đặc biệt thông qua hàn laser

- Vòng đệm CR hoặc vật liệu gioăng PTFE

- Độ ổn định cao và an toàn khi hàn một phía

- Hiệu quả hơn và có thể tháo rời so với mối hàn hoàn chỉnh

1. Ứng dụng:

• Giới thiệu về vật liệu tấm và ứng dụng:

  vật chất	ứng dụng
  SUS304 / SUS316L	Nước tinh khiết, nước sông, dầu thực phẩm, dầu khoáng
  Titanium / Pal ladium	Nước biển, nước muối, chất nhiễm mặn
  Hợp kim Hadtelloy / C-276	Axit sunfuric đặc, axit clohydric, axit photphoric
  Ni / Niken	Xút ăn da nhiệt độ cao và nồng độ cao



  Chất liệu và điều kiện hoạt động của miếng đệm:

  Vật chất	Ứng dụng	nhiệt độ làm việc
  NBR	Nước, nước biển, dầu khoáng, nước muối	-15—130℃
  HNBR	Dầu khoáng nhiệt độ cao, nước nhiệt độ cao	15—140℃
  EPDM / HEPDM	Nước, nước nóng, hơi nước, axit, kiềm, xút	-25—150℃
  Viton ／ Cao su flo	Axit mạnh, kiềm mạnh, dầu khoáng, dầu mỡ và dầu nhiên liệu, v.v.	5—200℃
  NEOPRENE	Axit, kiềm, dầu khoáng, hydrocacbon béo trọng lượng phân tử thấp	35—130℃
  Cao su silicon	Nhiệt độ cao và một số môi trường ăn mòn	65—200℃

•

• Giới thiệu nhà sản xuất bộ trao đổi nhiệt dạng tấm:



  Aiprel chuyên về bộ trao đổi nhiệt, phụ kiện bộ trao đổi nhiệt, sản xuất, bán hàng và dịch vụ.
  Chúng tôi là nhà sản xuất PHE chính hãng với tất cả các thành phần được sản xuất tại nhà máy riêng của chúng tôi và các sản phẩm cuối cùng hoàn chỉnh.
  Chúng tôi đã thông qua Chứng nhận Hệ thống Chất lượng ISO9001: 2000, Chứng nhận Chất lượng Hệ thống Môi trường ISO14001: 2004.Vốn đăng ký của chúng tôi là 50,00 triệu và doanh thu hàng năm trên 200 triệu RMB.

  Với tất cả các nhà máy sản xuất trên 100.000 mét vuông, sản xuất hơn 20.000 bộ trao đổi nhiệt và phụ kiện trao đổi nhiệt milloins, đưa chúng tôi trở thành một trong những nhà sản xuất thiết bị và phụ kiện trao đổi nhiệt lớn nhất thế giới.

  Chúng tôi cũng có thể sản xuất các bộ phận thay thế cụ thể cho các sản phẩm thương hiệu khác nhau.Các miếng đệm và tấm thay thế phù hợp với ALFA, GEA, APV, Viacrb, Sondex, SWEP, Funke, Hisaka, Sigma, Accessen, v.v.Vào năm 2012, Aiprel đã thành lập trung tâm dịch vụ trao đổi nhiệt của mình để thực hiện bảo trì các bộ trao đổi nhiệt dạng tấm, làm sạch bằng hóa chất, kiểm tra, cải tạo và các dịch vụ khác.Bên cạnh đó, Aiprel đang triển khai mạng lưới dịch vụ toàn cầu để trở thành chuyên gia dịch vụ trao đổi nhiệt toàn cầu và đáp ứng khách hàng mọi lúc, mọi nơi.
