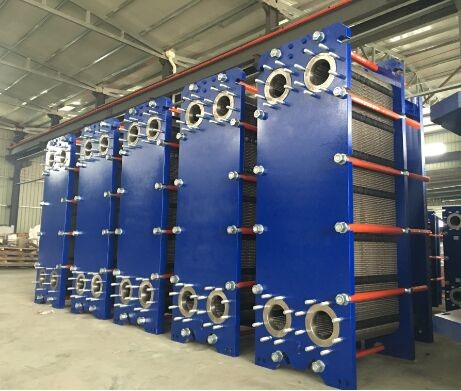

Bộ trao đổi nhiệt khung tấm NBR 316L 3.0MPa

Sản xuất chuyên nghiệp bộ tiết kiệm nhiệt trao đổi nhiệt cho ngành công nghiệp hóa chất và điện lạnh

Bộ trao đổi nhiệt dạng tấm bao gồm một gói các tấm kim loại gấp nếp với các lỗ để lưu thông giữa hai chất lỏng mà giữa đó sẽ diễn ra quá trình truyền nhiệt.Gói tấm được lắp ráp giữa tấm khung cố định và tấm áp suất di động và được nén bằng cách siết chặt bu lông.Các tấm được lắp một miếng đệm bịt ​​kín kênh liên tấm và hướng chất lỏng vào các kênh thay thế.Số lượng tấm được xác định bởi tốc độ dòng chảy, tính chất vật lý của chất lỏng, độ giảm áp suất và chương trình nhiệt độ.Các nếp gấp tấm thúc đẩy sự hỗn loạn của chất lỏng và hỗ trợ các tấm chống lại sự chênh lệch áp suất.Tấm khung và tấm chịu áp lực được treo trên một thanh đỡ phía trên và được định vị bởi một thanh dẫn hướng phía dưới, cả hai đều được cố định vào một cột đỡ.Các kết nối được đặt trong tấm khung hoặc, nếu một trong hai hoặc cả hai chất lỏng tạo ra nhiều hơn một lần đi qua bên trong thiết bị, trong khung và các tấm áp suất.

.

Truyền nhiệt hiệu quả
Bộ trao đổi nhiệt dạng tấm và khung có gioăng (GPHE) cung cấp khả năng truyền nhiệt hiệu quả trong thiết bị nhỏ gọn với diện tích nhỏ - nhỏ hơn và hiệu quả hơn nhiều so với các thiết bị trao đổi nhiệt dạng vỏ và ống.

Lợi thế:

So với các loại thiết bị trao đổi nhiệt khác, thiết bị trao đổi nhiệt dạng tấm có diện tích bề mặt lớn hơn.Chúng được cấu tạo bởi một số tấm kim loại mỏng được nén lại với nhau.Gioăng được gắn vào tấm truyền nhiệt với các hình thức kênh dòng chảy và có tác dụng bịt kín chất lỏng.Các vật liệu khác nhau có các kênh khác nhau và luân phiên trong đường dẫn dòng tương ứng của chúng.Chúng sẽ không bị rò rỉ ra bên ngoài.Số lượng của tấm truyền nhiệt được xác định theo lượng chất lỏng, tính chất vật lý của chất lỏng, độ giảm áp suất và điều kiện nhiệt.Mỗi tấm đều được làm lượn sóng để tăng diện tích truyền nhiệt tối đa.

Cấu trúc của bộ trao đổi nhiệt dạng tấm đệm:

Bộ trao đổi nhiệt dạng tấm được cấu tạo bởi tấm truyền nhiệt, miếng đệm làm kín, tấm nén, thanh dẫn hướng lên xuống, trụ đỡ, bu lông kẹp và các bộ phận chính khác.

• Giới thiệu về vật liệu tấm và ứng dụng:

  vật chất	ứng dụng
  SUS304 / SUS316L	Nước tinh khiết, nước sông, dầu thực phẩm, dầu khoáng
  Titanium / Pal ladium	Nước biển, nước muối, chất nhiễm mặn
  Hợp kim Hadtelloy / C-276	Axit sunfuric đặc, axit clohydric, axit photphoric
  Ni / Niken	Xút ăn da nhiệt độ cao và nồng độ cao



•

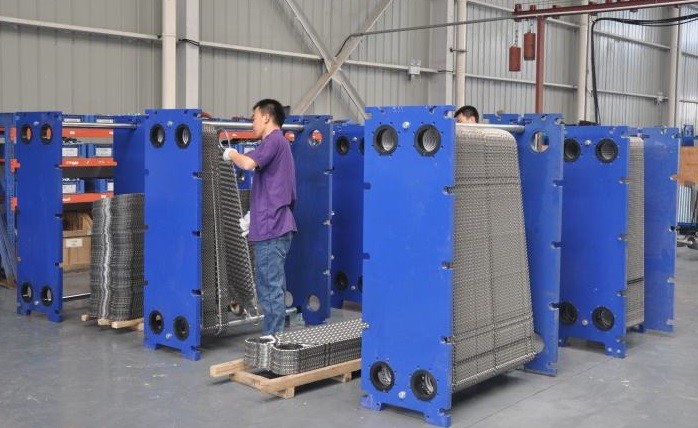

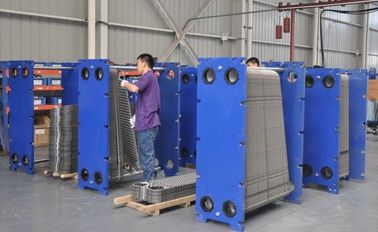

  Với tất cả các nhà máy sản xuất trên 100.000 mét vuông, sản xuất hơn 20.000 bộ trao đổi nhiệt và phụ kiện trao đổi nhiệt milloins, đưa chúng tôi trở thành một trong những nhà sản xuất thiết bị và phụ kiện trao đổi nhiệt lớn nhất thế giới.
