| Nguồn gốc: | Giang Tô trung quốc |
|---|---|
| Hàng hiệu: | AIPREL |
| Chứng nhận: | ISO |
| Số mô hình: | TRANTER |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | thùng carton tiêu chuẩn |
| Thời gian giao hàng: | 1-2 tuần |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 10.000 đơn vị mỗi tháng |
| Sự bảo đảm: | 1 năm | Áp suất làm việc tối đa: | 2.0 Mpa |
|---|---|---|---|
| Kết cấu: | Trao đổi nhiệt tấm | Điều kiện: | Mới |
| Ứng dụng: | Hệ thống sưởi hoặc làm mát, truyền nhiệt, HVAC, Bộ phận làm lạnh, Bộ phận sưởi | Vật liệu đệm: | EPDM, HNBR, FKM, NBR EPDM FKM, FDA Stan |

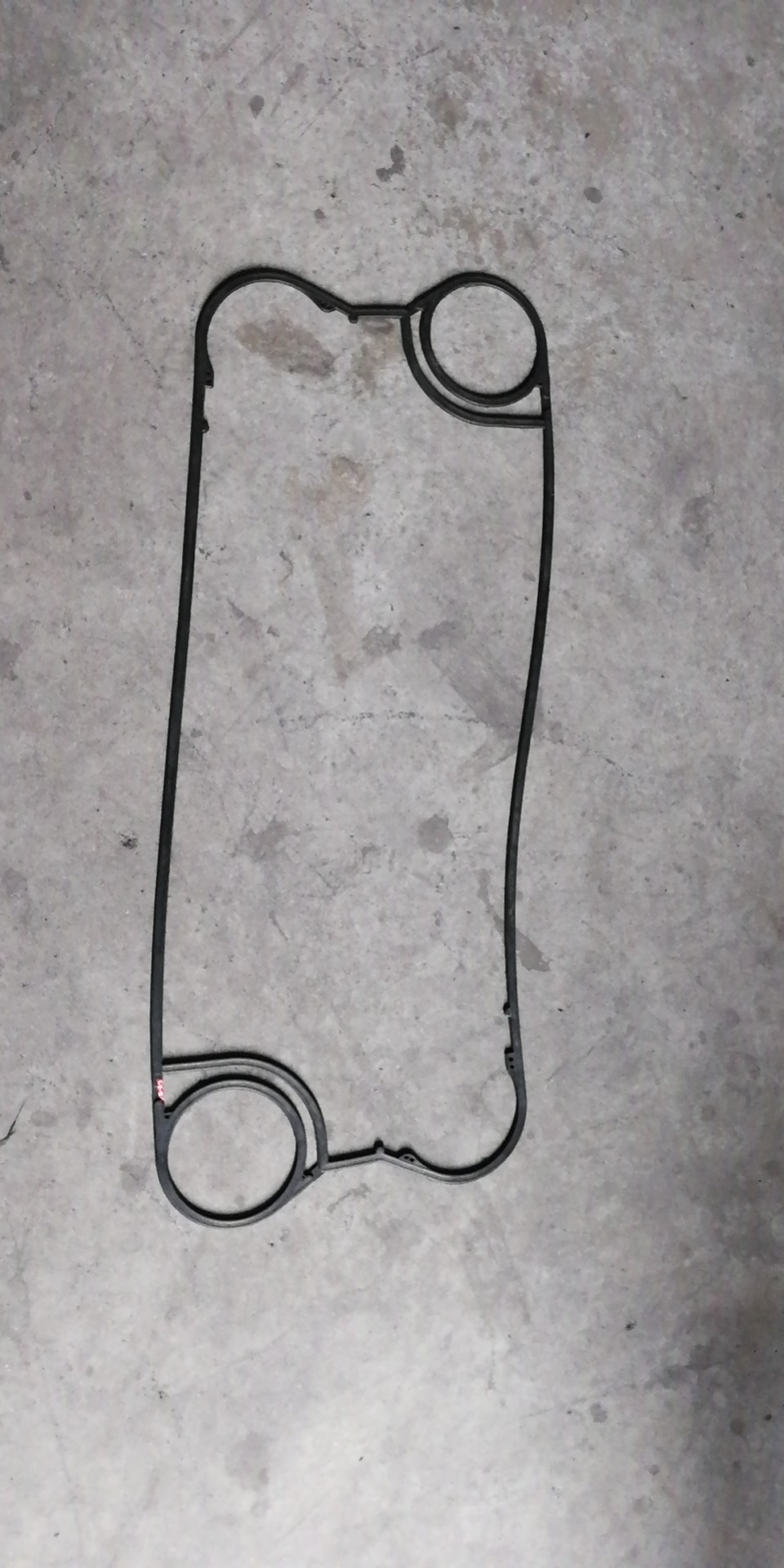

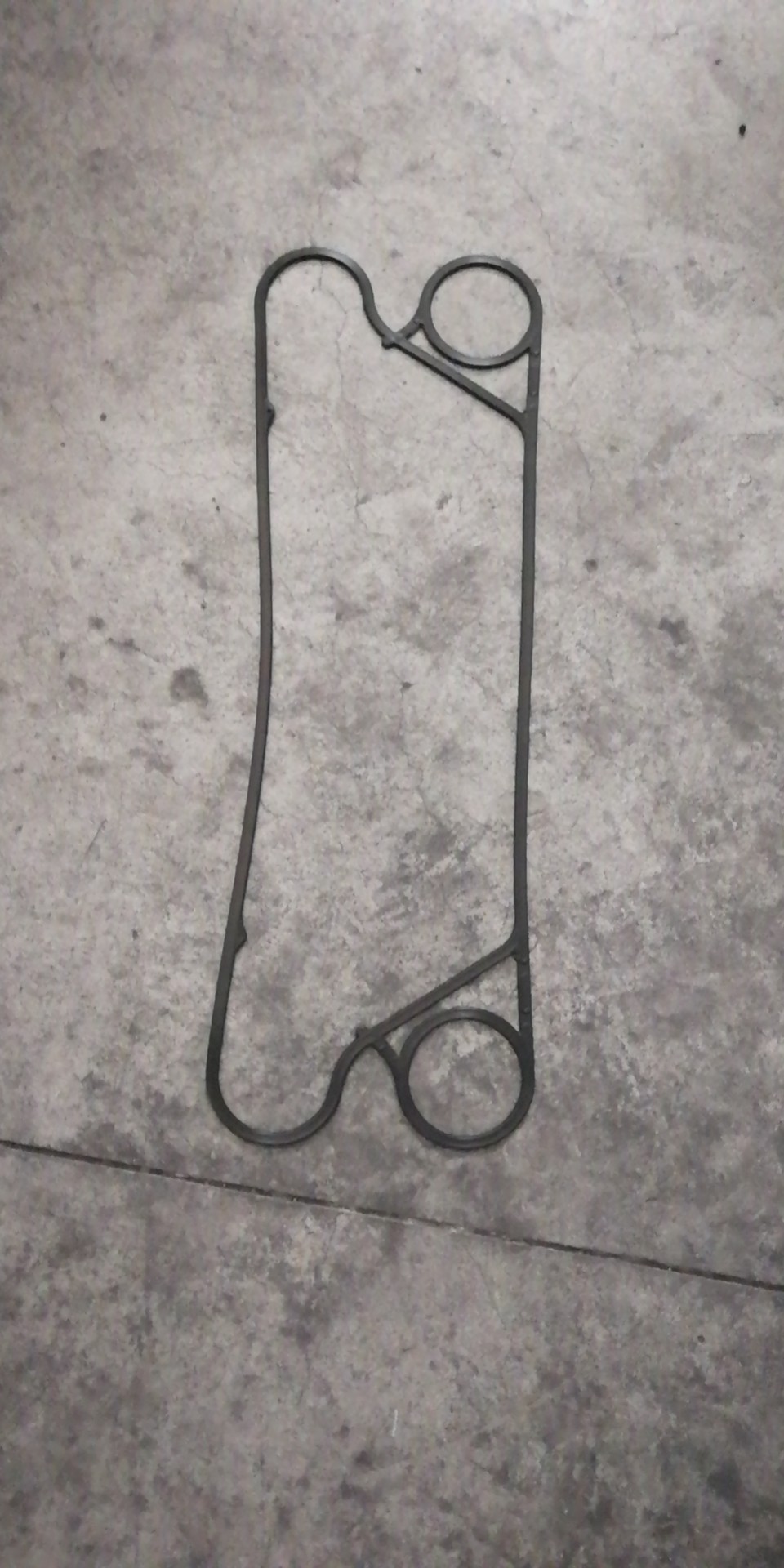

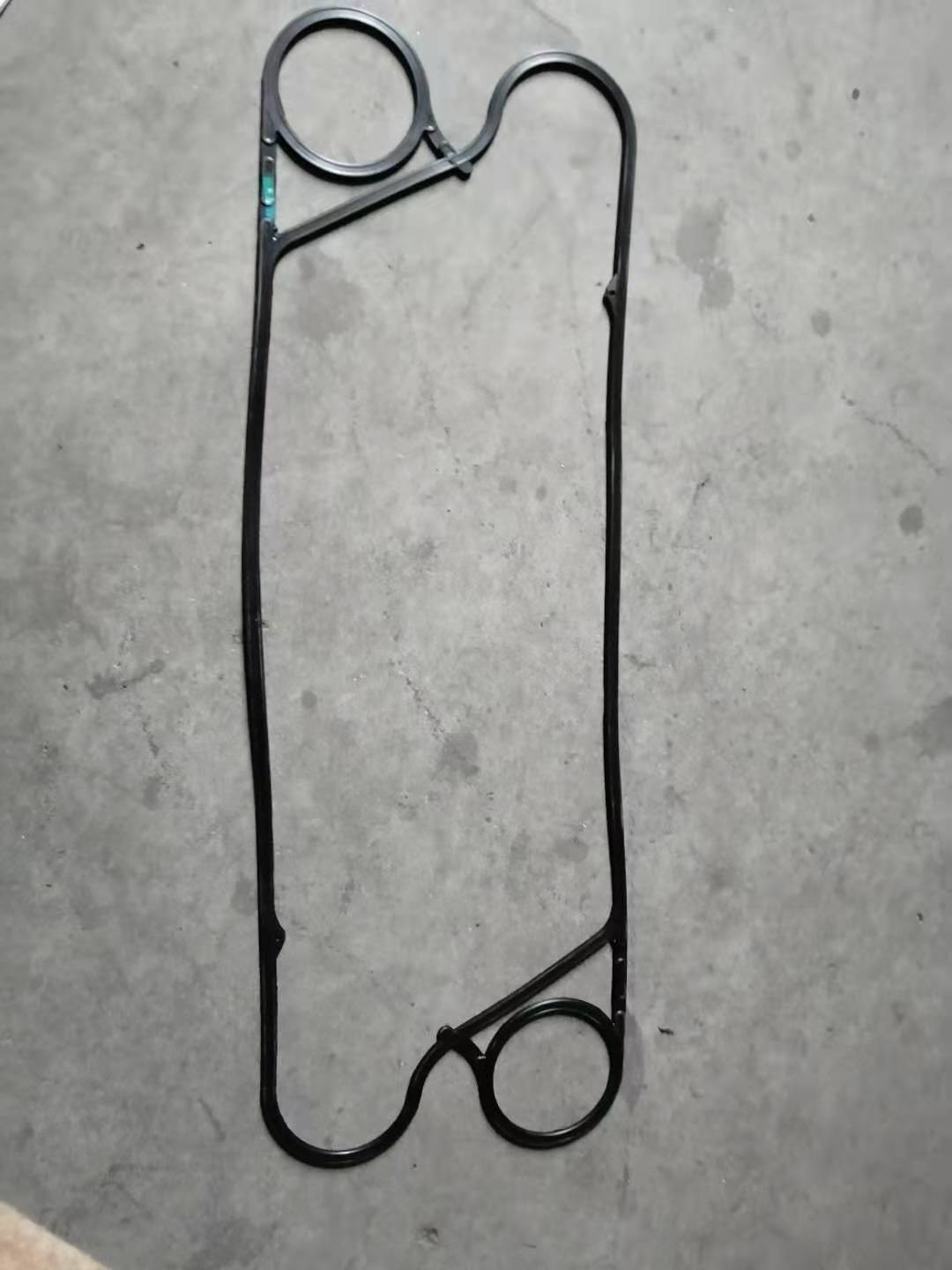

| Điểm nổi bật: | Vòng đệm trao đổi nhiệt GLP13,Vòng đệm trao đổi nhiệt EPDM,Vòng đệm trao đổi nhiệt 2.0Mpa |
||
1. Hệ số truyền nhiệt cao
2. Dấu chân nhỏ và bảo trì dễ dàng
3. Sử dụng an toàn và đáng tin cậy
4. Ít mất sức đề kháng
5. Ít mất nhiệt
6. Dẫn đến việc sử dụng các nguồn nhiệt nhiệt độ thấp
7. Nhiều trao đổi nhiệt trung bình
8. Dễ dàng làm sạch và nhanh chóng
| Thương hiệu / Nhà sản xuất | Loạt |
| TRANTER | GCD006, GCD012, GLD013, GLP013, GCD018, GCP026, GCD030, GCP030, |
| GCP051, GCP054, GCD054, GCD055, | |
| SWEP | GCP060, GCD065, GCD018, GC8, GC12, GL13, GC26, GC30, GC42, GC51, GC60, |
| GL145, GL205, GL230, GL330, | |
| GX7, GX12, GX18, GX26, GX42, GX51, GX60, GX64, GX85, GX91, | |
| GX100, GX118, GX140, GX145, GXD012, GXP018, | |
| GX026, GXD026, GXP026, GXP037, GXD037, | |
| GX042, GXD042, GXP042, GX051, GXP051, GXD051, | |
| GXD060, GXD064, GXD085, GXD091, GXD100, GXP118, GXD140, GXD145, | |
| GFP030, GFP050, GF057, GFP057, GFP080, GFP097, GF097, | |
| GFP100, GFP180, GFP187, GF187, | |
| S3, S8, HX12, HXD012, HX25, HX50, HXD050, HX85, HXD085, HX180, HXD180, HXD145, | |
| GM56, GM59, GM138, GM257, GM276, | |
| TW5, TW10, TW18, | |
| UX01, UX05, UXP005, UXP010, UXP060, UX06T, UX10, UX20, UX40, UXP200, UXP400, | |
| UX80, UXP81, UX801, UXP900, | |
| G12, G28, G30, G48, G50, G55, G65, G66, G75, G78, G85, | |
| G95, G25, G52, G58, G102, G108, G153, G157, G158, G159, | |
| G214, G234, G254, G274, G322, G342, G52, G58, G65, | |
| GF138, GF257, GF276, GF59, MF138, MF257, MF276, MF56, MF59 |
Chất liệu và điều kiện hoạt động của miếng đệm:
| Vật chất | Ứng dụng | nhiệt độ làm việc |
| NBR | Nước, nước biển, dầu khoáng, nước muối | -15—130℃ |
| HNBR | Dầu khoáng nhiệt độ cao, nước nhiệt độ cao | 15—140℃ |
| EPDM | Nước, nước nóng, hơi nước, axit, kiềm | -25—150℃ |
| Viton ／ Cao su flo | Axit mạnh, kiềm mạnh, dầu khoáng, dầu mỡ và dầu nhiên liệu, v.v. | 5—200℃ |
| NEOPRENE | Axit, kiềm, dầu khoáng, hydrocacbon béo trọng lượng phân tử thấp | 35—130℃ |
| Cao su silicon | Nhiệt độ cao và một số môi trường ăn mòn | 65—200℃ |
Bộ trao đổi nhiệt dạng tấm bao gồm một gói các tấm kim loại gấp nếp với các lỗ để lưu thông giữa hai chất lỏng mà giữa đó sẽ diễn ra quá trình truyền nhiệt.Gói tấm được lắp ráp giữa tấm khung cố định và tấm áp suất di động và được nén bằng cách siết chặt bu lông.Các tấm được lắp một miếng đệm bịt kín kênh liên tấm và hướng chất lỏng vào các kênh thay thế.Số lượng tấm được xác định bởi tốc độ dòng chảy, tính chất vật lý của chất lỏng, độ giảm áp suất và chương trình nhiệt độ.Các nếp gấp tấm thúc đẩy sự hỗn loạn của chất lỏng và hỗ trợ các tấm chống lại sự chênh lệch áp suất.Tấm khung và tấm chịu áp lực được treo trên một thanh đỡ phía trên và được định vị bởi một thanh dẫn hướng phía dưới, cả hai đều được cố định vào một cột đỡ.Các kết nối được đặt trong tấm khung hoặc, nếu một trong hai hoặc cả hai chất lỏng tạo ra nhiều hơn một lần đi qua bên trong thiết bị, trong khung và các tấm áp suất.
| VẬT LIỆU | SS304, SS316, 254SMO, 904L, C276, Titan, Niken, Incoloy825 |
| TẤM DÀY | 0,5mm, 0,6mm, 0,7mm, 0,8mm, 1,0mm |
| GASKET MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| LẮP GHÉP GASKET | Kẹp vào, Khóa vào, buộc chặt, Dán |
| NGUYÊN LIỆU KHUNG | Thép carbon, thép không gỉ, áo thép không gỉ |
| NOZZLE | Mặt bích, Chèn cao su, Chèn kim loại, Chỉ, Kẹp |
| KÍCH THƯỚC KẾT NỐI | DN15 ~ DN500 |
| TIÊU CHUẨN KẾT NỐI | Custiomized |
| MÀU SẮC | Custiomized |
| ỨNG DỤNG | HVAC, Power, Suger, Marine, Chemical, v.v. |
Do sự không chắc chắn của việc lựa chọn và thiết kế bộ trao đổi nhiệt, giá hiển thị là một phạm vi.Để biết chi tiết, xin vui lòng liên hệ với bộ phận chăm sóc khách hàng.Nếu bạn không liên lạc trong khoảng thời gian trước, bộ phận chăm sóc khách hàng không thể chấp nhận nó.
Lợi thế:
So với các loại thiết bị trao đổi nhiệt khác, thiết bị trao đổi nhiệt dạng tấm có diện tích bề mặt lớn hơn.Chúng được cấu tạo bởi một số tấm kim loại mỏng được nén lại với nhau.Gioăng được gắn vào tấm truyền nhiệt với các hình thức kênh dòng chảy và có tác dụng bịt kín chất lỏng.Các vật liệu khác nhau có các kênh khác nhau và luân phiên trong đường dẫn dòng tương ứng của chúng.Chúng sẽ không bị rò rỉ ra bên ngoài.Số lượng của tấm truyền nhiệt được xác định theo lượng chất lỏng, tính chất vật lý của chất lỏng, độ giảm áp suất và điều kiện nhiệt.Mỗi tấm đều được làm lượn sóng để tăng diện tích truyền nhiệt tối đa.
